Co się drukuje do dronów i modeli RC
Druk 3D ma w modelarstwie przewagę tam, gdzie gotowej części nie da się kupić albo trzeba ją dopasować do konkretnego modelu, kamery czy anteny. Najlepiej sprawdzają się elementy o złożonym kształcie i umiarkowanym obciążeniu, które łatwo wydrukować ponownie po kraksie.

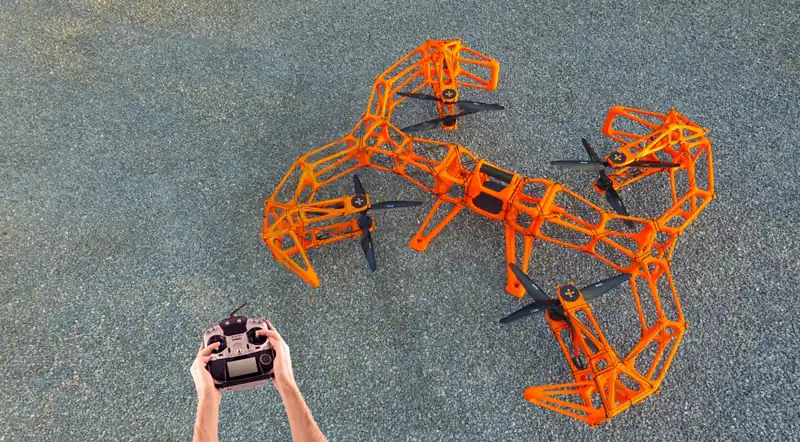

- Drony: mocowania kamer i gimbali, osłony kamer i elektroniki, uchwyty anten, nóżki i płozy, osłony śmigieł, uchwyty akumulatora, ramy mniejszych dronów.
- Samoloty i szybowce RC: elementy kadłuba, owiewki, wręgi, mocowania serw i silnika, a w lekkich konstrukcjach całe skrzydła i kadłuby.
- Samochody RC: zderzaki, uchwyty karoserii, osłony elektroniki, felgi, opony z materiału elastycznego, czasem koła zębate o małym obciążeniu.
- Łódki RC: pokrywy, uchwyty elektroniki, elementy nadbudówek, mocowania steru.
Do lekkich samolotów stosuje się też filamenty spienione podczas druku, określane jako LW-PLA. Producent jednego z nich podaje, że materiał zaczyna się pienić w okolicy 230°C, zwiększa objętość prawie trzykrotnie, a część może być do 65% lżejsza niż ze zwykłego PLA. To niszowy materiał o specyficznych wymaganiach: przy ruchach jałowych wycieka z dyszy, co daje nitki, a spieniona ścianka jest delikatniejsza.
Materiały: PLA, PETG, ASA, TPU i PA12 CF
| Materiał | Mocne strony | Ograniczenia | Przykładowe części |
|---|---|---|---|
| PLA | Sztywny, dokładny, łatwy w druku | Kruchy przy uderzeniu, mięknie w cieple | Makiety, owiewki, części w modelach statycznych |
| PETG | Mniej kruchy, znosi drgania i wilgoć | Mniej sztywny niż PLA | Uchwyty, osłony, mocowania w łódkach |
| ASA | Odporny na UV i pogodę, wytrzymały na uderzenia | Wymaga dobrze ustawionego procesu | Części latające w słońcu, osłony na zewnątrz |
| TPU | Elastyczny, amortyzuje uderzenia | Nie nadaje się na części sztywne | Zderzaki, nóżki, osłony kamer, opony |
| PA12 CF | Bardzo sztywny przy małej masie | Droższy i mniej elastyczny niż PETG czy TPU | Ramy, ramiona, wsporniki silników |
PLA ma temperaturę zeszklenia około 60–65°C, więc część w ciemnym kolorze zostawiona w nagrzanym samochodzie albo przy gorącym silniku może się odkształcić. Do części latających w słońcu lepiej sprawdzi się ASA, który powstał jako bardziej odporna na UV alternatywa dla ABS i jest wytrzymały na uderzenia. Szerzej o częściach do pojazdów i warsztatu piszemy w poradniku Druk 3D w motoryzacji i warsztacie.
TPU ma twardość zwykle w zakresie około 60A–90A w skali Shore, jest odporny na ścieranie i zachowuje elastyczność w chłodzie. Baza wiedzy producenta drukarek wymienia wśród typowych zastosowań opony do modeli RC, a jako przykładowy wydruk pokazuje osłonę na kamerę sportową. Kompozyt PA12 CF to wybór do ram i ramion, które mają być sztywne i lekkie; więcej o kompozytach piszemy w artykule o filamentach z włóknem węglowym.
Waga kontra wytrzymałość
W modelu latającym każdy gram ma znaczenie, ale część, która pęknie przy pierwszym twardym lądowaniu, nie jest oszczędnością. O wytrzymałości wydruku FDM w dużej mierze decydują obrysy, czyli liczba ścieżek tworzących ścianki, a wypełnienie dodaje głównie sztywności wnętrza i odporności na ściskanie.
- Osłony, owiewki i elementy kadłuba: cienkie ścianki i wypełnienie lekkie, bo obciążenie jest małe, a masa ma znaczenie.
- Mocowania kamer i uchwyty: wypełnienie standardowe i grubsze ścianki wokół otworów.
- Ramiona ramy, wsporniki silników, uchwyty podwozia: wypełnienie wzmocnione, sztywny materiał i zaokrąglone przejścia zamiast ostrych naroży, w których koncentrują się naprężenia.
Różnice między typami opisuje strona wypełnienie w druku 3D. Sztywność często lepiej zwiększyć geometrią, czyli żebrem, profilem w kształcie litery T lub rurką, niż samym wypełnieniem, bo dodatkowy materiał w środku płaskiej płytki niewiele daje. Dobrym nawykiem jest ważenie części po wydruku i porównanie jej z oryginałem: jeśli nowa osłona jest wyraźnie cięższa, zwykle da się pocienić ścianki w miejscach, które nie przenoszą obciążenia, bez utraty funkcji.
Orientacja warstw, drgania i śruby
Wydruk FDM jest najsłabszy w kierunku prostopadłym do warstw, bo warstwy łączą się słabiej niż ścieżki w obrębie jednej warstwy. Ramię drona wydrukowane pionowo złamie się przy uderzeniu wzdłuż linii warstw; to samo ramię ułożone płasko na stole przeniesie znacznie większe obciążenie. Zjawisko opisuje artykuł o anizotropii wydruków 3D.
Drgania silników i śmigieł luzują połączenia gwintowe. Śruba wkręcona bezpośrednio w tworzywo wyrabia gwint przy każdym demontażu, a w drgającej konstrukcji może się z czasem wykręcić. W miejscach, które często rozkręcasz, lepiej przewidzieć wkładki gwintowane wtapiane na gorąco albo nakrętki w kieszeniach, a do zabezpieczenia gwintu używać podkładek lub kleju do gwintów odpowiedniego do tworzyw. Szczegóły w artykule o gwintach i wkładkach gwintowanych.
Śmigła, bezpieczeństwo i przepisy
Śmigło obraca się z bardzo dużą prędkością, a siła odśrodkowa rozciąga łopatę wzdłuż jej długości. Badanie opublikowane w czasopiśmie Polymers w 2025 roku porównało śmigła wydrukowane z PETG, TPU i żywicy w statycznych testach obciążenia: część z nich po teście nie wróciła do pierwotnego kształtu, a jedna z wersji z żywicy pękła. Autor przypomina też, że wydruk FFF jest najsłabszy w osi prostopadłej do warstw, a testy nie obejmowały lotu. Pęknięte śmigło może stać się pociskiem, dlatego do lotów nie polecamy śmigieł z druku FDM. Kupne śmigła są tanie i powtarzalne; drukować warto najwyżej osłony śmigieł.
Drony w Unii Europejskiej podlegają wspólnym przepisom. Według Agencji Unii Europejskiej ds. Bezpieczeństwa Lotniczego (EASA) większość lotów rekreacyjnych mieści się w kategorii otwartej, podzielonej na podkategorie A1, A2 i A3, a lot odbywa się poniżej 120 m nad ziemią. Obok niej istnieją kategorie szczególna i certyfikowana dla lotów o wyższym ryzyku. Drony zbudowane samodzielnie do własnego użytku mogą latać w kategorii otwartej; obowiązki rejestracji i szkolenia zależą między innymi od masy, granicą jest 250 g, oraz od tego, czy dron ma kamerę. Przed pierwszym lotem sprawdź aktualne wymagania, bo dodanie wydrukowanych części zmienia masę drona.
Skąd wziąć modele i jak zaprojektować własne części
Dla popularnych ram, kamer i modeli RC wiele gotowych części znajdziesz w bibliotekach takich jak Printables czy Thingiverse. Sprawdź licencję pliku i to, dla jakiej wersji ramy lub kamery powstał projekt. Jak szukać i oceniać modele, opisuje artykuł skąd wziąć model 3D do druku.
Jeśli projektujesz własną część, zmierz rozstaw otworów i średnice śrub, zostaw luz na pasowanie elementów i zaplanuj ułożenie na stole już na etapie CAD, tak żeby warstwy biegły wzdłuż głównego obciążenia. Ogólne zasady opisuje artykuł o projektowaniu części do druku FDM. W uwagach technicznych do wyceny możesz napisać, która powierzchnia ma leżeć na stole i jakie śruby będą wkręcane.
Przy zamawianiu kilku części do jednego modelu warto od razu dobrać materiał do każdej z nich osobno. W jednej wycenie możesz połączyć sztywne ramię z PA12 CF, osłonę elektroniki z PETG i zderzak lub nóżki z TPU, a każdy model wydrukować w innym kolorze. Jaskrawy kolor osłon i nóżek ułatwia znalezienie drona w trawie po lądowaniu awaryjnym, a ciemny kolor części latających w słońcu mocniej się nagrzewa, co ma znaczenie przy PLA. Pierwszą sztukę nowej części dobrze jest sprawdzić na modelu, zanim zamówisz zapas na kolejne kraksy, bo nawet drobna różnica w rozstawie otworów potrafi uniemożliwić montaż.
